Guia prático da NEXV para baterias de Lítio

As baterias de lítio transformaram a logística e a movimentação intralogística, oferecendo eficiência energética e operação contínua. No entanto, incêndios em baterias de lítio deixaram de ser eventos raros e hoje representam um risco real que interfere na disponibilidade de frotas, custos de seguro e reputação corporativa.

O guia NEXV apresenta, de forma objetiva e prática, os princípios das normas NFPA aplicáveis a baterias de lítio, ajudando gestores, operadores e especialistas em segurança a reconhecer riscos, implementar prevenção e responder adequadamente a emergências.

1. Principais normas para baterias de Lítio

2. Entendendo o rótulo

Estrutura visual

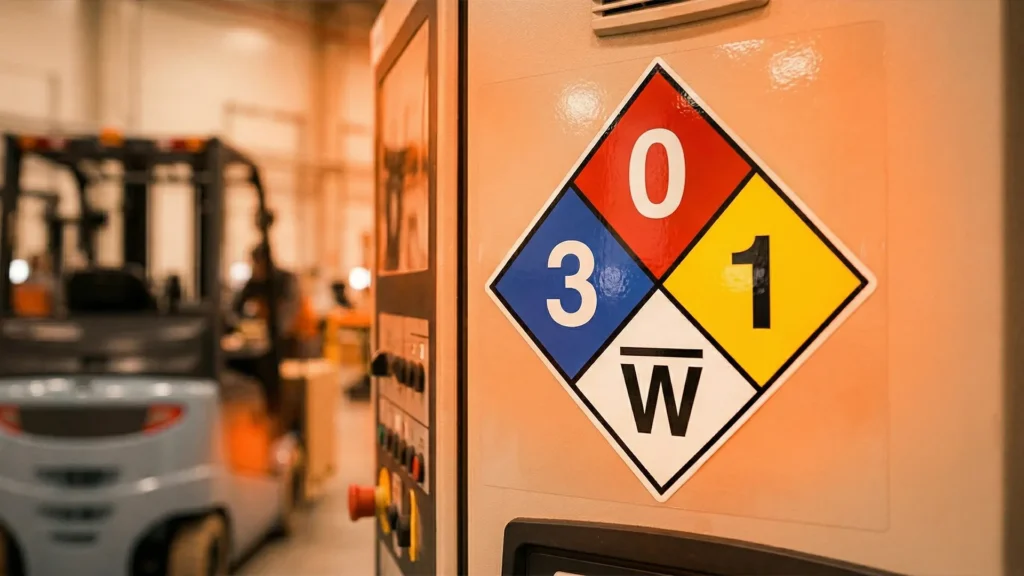

O “Diamante de Risco” é um losango dividido em 4 seções coloridas, cada uma indicando um tipo específico de perigo.

Interpretação das Cores e Números

🔴 Topo (Vermelho) – Inflamabilidade

• 0: Não inflamável (não queima sob condições normais)
• 1: Inflamável acima de 93°C
• 2: Inflamável entre 38°C e 93°C
• 3: Inflamável abaixo de 38°C
• 4: Ignita espontaneamente abaixo de 23°C

🔵 Esquerda (Azul) – Risco à Saúde

• 0: Sem risco significativo
• 1: Irritação leve
• 2: Irritação intensa ou efeito reversível
• 3: Efeito tóxico ou irreversível
• 4: Letal por exposição curta (inalação, contato ou ingestão)

🟡 Direita (Amarelo) – Reatividade

• 0: Estável em condições normais
• 1: Instável se aquecido
• 2: Pode sofrer mudança química a temperatura ou pressão elevadas
• 3: Detona se aquecido ou impactado com força
• 4: Detona espontaneamente em condições normais ou com ligeiro impacto

⚪ Base (Branco) – Riscos Especiais

• OX: Oxidante
• W: Reage com água
• SA: Asfixiante
• ∞: Símbolo de radioatividade (se aplicável)

Classificação típica para Baterias de Lítio

Baterias de Íons de Lítio (Li-Ion) – Classificação: 0-1-0

• Saúde: 0 (baixo risco durante operação normal)
• Inflamabilidade: 1 (inflamável acima de 93°C, especialmente em caso de falha térmica)
• Reatividade: 0 (estável em condições normais)
• Risco Especial: Nenhum

Baterias de Metal de Lítio – Classificação: 2-3-2

• Saúde: 2 (irritação intensa ou efeitos reversíveis)
• Inflamabilidade: 3 (inflamável abaixo de 38°C)
• Reatividade: 2 (pode sofrer mudança química sob aquecimento)
• Risco Especial: W (reage com água)

3. Principais Causas de Falha Térmica

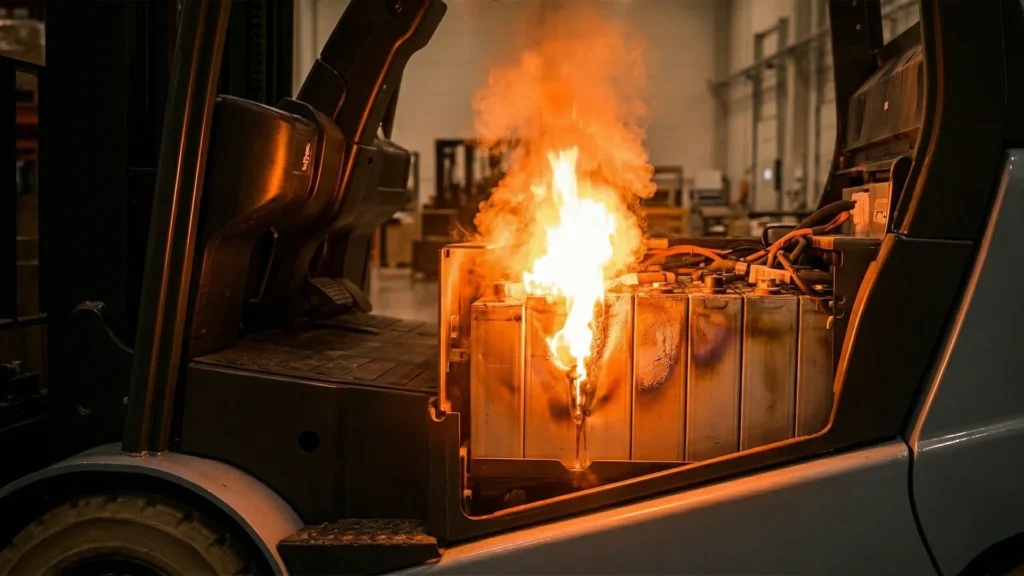

O processo de escape térmico (thermal runaway)

1. Falha Inicial: Curto-circuito, dano ou sobrecarga desencadeia aquecimento localizado
2. Propagação de Calor: Temperatura sobe → eletrólito começa a se decompor
3. Geração de Gases: Decomposição libera gases inflamáveis (principalmente óxido de carbono)
4. Aumento de Pressão: Gases acumulam-se dentro da célula
5. Ruptura: A célula se expande, pode romper e vazar eletrólito
6. Incêndio: Gases inflamáveis escapam e entram em contato com oxigênio
7. Efeito Dominó: Se não houver barreira térmica, células adjacentes podem falhar em sequência

Duração típica: Minutos a horas, dependendo da carga energética e ambiente

4. Avaliação das condições operacionais:

Ciclos Intensos de Carga/Descarga

• Múltiplas recargas por dia aceleram degradação
• Separadores internos enfraquecem mais rapidamente
• Dendrites de lítio formam-se com maior velocidade

Recargas Rápidas

• Concentram calor em áreas específicas da bateria
• Aumentam estresse mecânico interno
• Reduzem vida útil das células

Temperaturas Ambientais Variáveis

• Operação em galpões não climatizados
• Exposição a calor em meses quentes
• Frio reduz capacidade e aumenta resistência interna

Vibração e Impacto Contínuo

• Movimento de empilhadeiras causa vibração constante
• Garfos podem danificar externamente o pack
• Colisões estruturais são frequentes

Amplificação de Riscos em Packs Tracionários

Packs tracionários integram centenas ou milhares de células em série e paralelo:

• Efeito Dominó: Uma célula em falha térmica libera calor para células adjacentes
• Sem Isolamento Térmico: Muitos designs carecem de barreiras entre módulos
• Monitoramento Incompleto: BMS pode não detectar falha em tempo hábil
• Energia Acumulada: Maior quantidade de energia = incêndio mais intenso

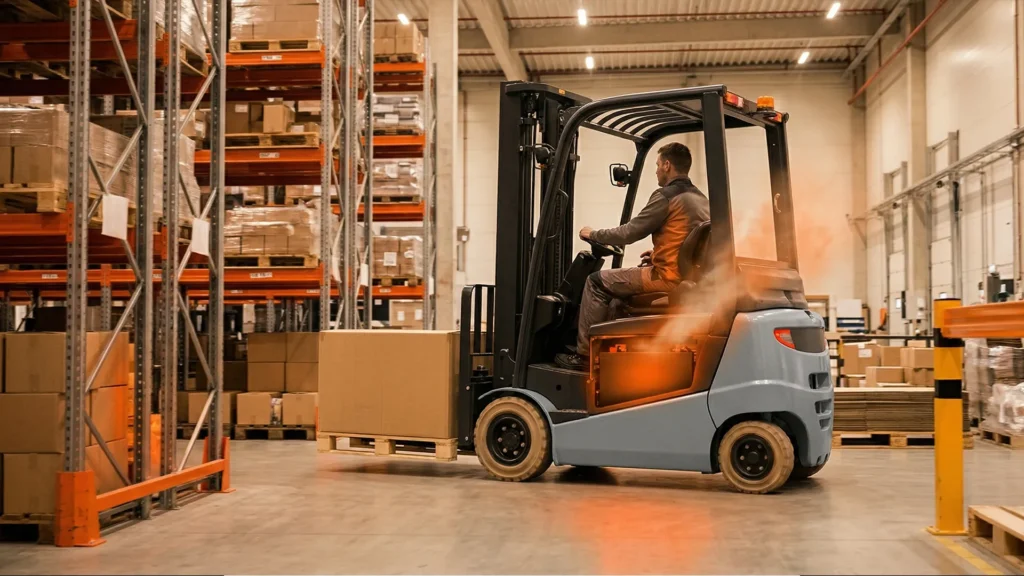

5. Sinais de alerta:

Indicadores críticos

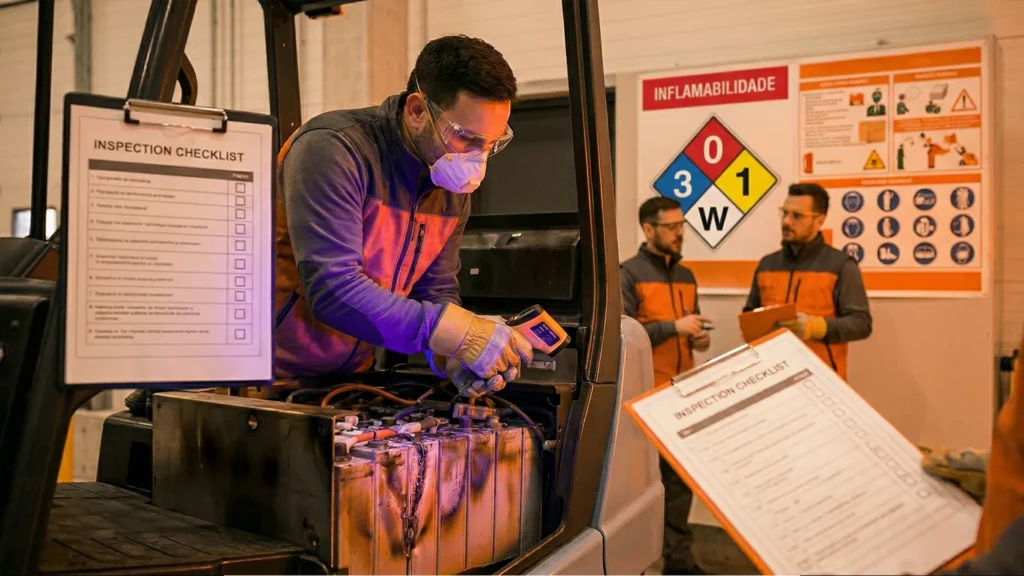

Rotina de inspeção diária:

□ Verificar temperatura do pack (não pode estar quente).
□ Observar sinais visuais de inchaço ou deformação.
□ Há algum odor químico?.
□ Testar funcionalidade normal (carregamento equilibrado?).
□ Documentar qualquer anomalia.
□ Escalar para especialista se necessário.

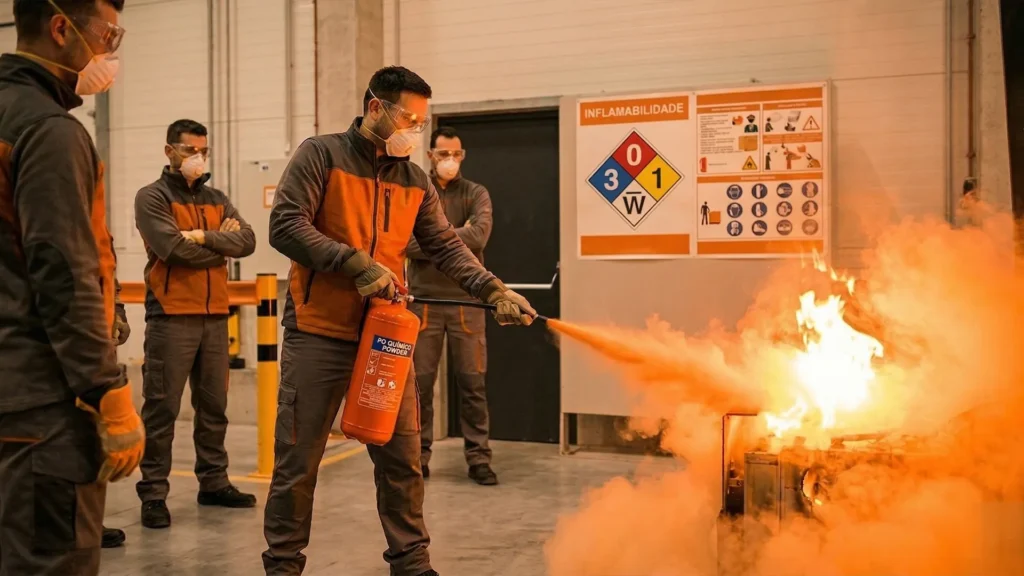

6. Agentes extintores

Qual extintor usar?

Para baterias de íons de lítio (Li-Ion)

Recomendados:

• Pó Químico ABC: Eficaz em pequenos focos, disponível, rápido.
• CO₂: Não deixa resíduo, seguro para eletrônicos, eficiente em espaços fechados.
• Espuma especial: Resfria e abafa simultaneamente, reduz a reignição.
• Agentes limpos (Novec, FM-200): Não tóxicos, não corrosivos, ideal para ambientes sensíveis.

Não recomendados:

• Pó Classe D (grafite, cobre): Não é eficaz, foi desenvolvido para metais puros.
• Água simples: Pode favorecer dispersão de chamas e materiais inflamáveis.

Para baterias de metal de lítio

• Pó Classe D específico: Certos pós especiais (não grafite puro) podem funcionar.
• Confinamento com material inerte (areia): Abafa e resfria.
• Água: Reação perigosa, pode intensificar incêndio.

Limitações Críticas

1. Reignição: Mesmo após extinção, gases residuais podem reiniciar as chamas.
2. Profundidade: Pequenos extintores podem não alcançar o foco interno.
3. Gases Tóxicos: Combustão libera CO, HF (ácido fluorídrico) e outros tóxicos.
4. Propagação: Em packs grandes, isolar pode ser mais seguro que combater.

Protocolo de resposta rápida

Pequeno Foco (fora de operação)
├─ Usar extintor apropriado (ABC ou CO₂)
├─ Manter distância segura (2-3m)
├─ Monitorar a reignição
└─ Registrar incidente

Incêndio Declarado ou Fora de Controle
├─ ACIONAR BOMBEIROS IMEDIATAMENTE
├─ Evacuar área de segurança (raio mínimo 15m)
├─ Não tentar combater sozinho
├─ Manter respiração protegida (máscara/filtro)
└─ Esperar equipe especializada

7. Cenários de uso de água

NEXV recomenda: Abafamento + resfriamento

Para incêndios em packs tracionários maiores:

1. Confinar: Isolar a bateria em contentor ou área resistente ao fogo.
2. Abafar: Reduzir oxigênio usando materiais inertes (areia, pó especial).
3. Resfriar: Aplicar água nas estruturas adjacentes para evitar propagação.
4. Ventilação: Permitir escape de gases tóxicos para ambiente seguro.

8. Requisitos práticos para conformidade com NFPA 855

Requisitos de Projeto

Segregação Espacial

• Mínimo 1m de distância entre packs tracionários;
• Barreiras físicas entre módulos dentro do pack;
• Isolamento de áreas de carga com paredes corta-fogo;

Detecção de Risco

• Sensores de temperatura em packs críticos;
• Monitoramento de gases (CO, O₂) em áreas de armazenamento;
• Alarmes sonoros e visuais conectados ao BMS.

Supressão de Incêndio

• Sprinklers conformes NFPA 13 em áreas de armazenamento;
• Sistemas de gás inerte (FM-200, Novec) como redundância;
• Extintores adequados ao tipo de bateria (ABC, CO₂, pó Classe D).

Ventilação de Emergência

• Fluxo de ar para dispersar gases inflamáveis;
• Exaustores automáticos acionados por detecção de temperatura;
• Ductos orientados para fora de áreas ocupadas.

Requisitos operacionais

Treinamento

• Equipes devem reconhecer sinais de alerta;
• Procedimentos de evacuação praticados;
• Responsabilidades claras em caso de incidente.

Manutenção Preventiva

• Inspeção visual mensal de todos os packs;
• Teste funcional trimestral de BMS;
• Limpeza de conectores a cada 6 meses.

Documentação

• Plano de segurança atualizado;
• Registro de inspeções e manutenção;
• Mapas de emergência afixados nas áreas.

9. Práticas de prevenção

Antes da Operação

Seleção e aquisição

• Baterias aprovadas pelo fabricante do equipamento;
• Certificação INMETRO;
• Documentação técnica completa (especificação, BMS, garantia);
• Pedir plano de segurança do fornecedor.

Comissionamento

• Teste inicial de carga/descarga completo;
• Calibração do BMS conforme especificação;
• Verificação de conectores e cabos;
• Baseline de temperatura e tensão em operação.

Durante a Operação

Carregamento Seguro

• Usar apenas carregadores homologados do fabricante;
• Carregar em áreas ventiladas e sinalizadas;
• Não sobrecarregar simultaneamente múltiplas unidades;
• Não deixar carregando sem supervisão por >2 horas;
• Evitar carregadores “genéricos” ou adaptadores improvisados;
• Não alongar cabos com extensões não certificadas.

Operação Diária

• Respeitar ciclos de carga recomendados;
• Monitorar temperatura durante uso intenso;
• Permitir descanso térmico entre turnos longos;
• Usar equipamento conforme especificação de carga máxima;
• Não forçar além da capacidade nominal.

Armazenamento

• Guardar em local seco, ventilado, longe de calor;
• Temperatura ideal: 15-25°C, umidade <60%;
• Armazenar com carga parcial (50-80%) se períodos >1 mês;
• Usar racks ou suportes com separação mínima 1m;
• Sinalizar claramente “Baterias de Lítio”;
• Não armazenar próximo a fontes de calor ou combustíveis;
• Não cobrir de forma que impeça a ventilação.

Inspeção periódica:

Mensal:

• Verificação visual de inchaço, deformação, vazamentos.
• Teste de carregamento normal.
• Limpeza de conectores com pano seco.

Trimestral:

• Medição de tensão individual de células (se acessível).
• Teste de capacidade (carga/descarga controlada).
• Inspeção de cabos e conectores.

Anual:

• Relatório detalhado de estado de saúde (SOH).
• Análise de ciclos de carga e temperatura máxima.
• Planejamento de substituição se SOH < 80%.

10. Sinais de fim de vida útil

Procedimento de Descarte

1. Isolamento: Remover bateria do equipamento com segurança;
2. Descarga: Se possível, descarregar completamente;
3. Proteção: Cobrir terminais com fita isolante para prevenir curtos;
4. Documentação: Gerar certificado de desfazimento;
5. Envio para Reciclador Certificado:
   • Procurar empresas licenciadas para reciclagem de baterias Li-ion;
   • No Brasil: consultar ABIQUIM (Associação da Indústria Química) para lista de recicladores;
   • No exterior: verificar programas EPR (Extended Producer Responsibility).

11. Modelo prático de plano de resposta a emergências:

Checklist pré-emergência

□ Equipe designada e treinada
□ Extintores adequados em local acessível, vencimento verificado
□ Área de armazenamento ventilada, sinalizada
□ Contato dos Bombeiros afixado (visível)
□ Plano de evacuação com rotas definidas
□ EPI disponível (luvas, óculos, máscara)
□ Detectores de fumaça funcionando
□ Sprinklers ou sistemas fixos testados

Protocolo pós-incidente

1. Segurança Primeiro
   ├─ Evacuação completa
   ├─ Bombeiros no controle
   └─ Perímetro de segurança mantido
2. Contenção
   ├─ Isolar bateria afetada
   ├─ Remover outras baterias da área (se seguro)
   └─ Prevenir propagação
3. Documentação
   ├─ Fotos/vídeos de danos
   ├─ Entrevistas com testemunhas
   ├─ Coleta de dados do BMS (se recuperável)
   └─ Relatório técnico para análise
4. Investigação
   ├─ Examinar bateria após esfriamento completo
   ├─ Identificar causa raiz
   ├─ Revisar procedimentos que falharam
   └─ Comunicar lições aprendidas
5. Recuperação
   ├─ Substituição de equipamento
   ├─ Treinamento reforçado da equipe
   ├─ Ajustes no plano de segurança
   └─ Acompanhamento com fornecedor/fabricante

12. Cálculo de avaliação de exposição ao risco

Matriz de Risco Simplificada

Score:

• 6 fatores baixos = Risco Baixo → Monitoramento padrão
• Mistura = Risco Médio → Reforçar inspeção, atualizar plano
• 3+ fatores altos = Risco Alto → Ação urgente, consultar especialista

Referências

[1] National Fire Protection Association. (2024). NFPA 1: Código de Prevenção de Incêndio. Retrieved from https://www.nfpa.org

[2] National Fire Protection Association. (2023). NFPA 855: Padrão sobre Instalações de Armazenamento de Energia em Baterias. Retrieved from https://www.nfpa.org

[3] Large Battery Co. (2025). NFPA 704 Rating of Lithium Battery Safety Labels Guide. Retrieved from https://www.large-battery.com

[4] Associação Brasileira da Indústria Química. (2024). Guia de Baterias de Lítio e Segurança Operacional. Retrieved from https://www.abiquim.org.br

[5] Redway Power. (2025). Requisitos de Ventilação para Estações de Carregamento de Baterias de Empilhadeiras. Retrieved from https://www.redwaypower.com
