Guia NEXV para dimensionar corretamente e evitar sobrecarga em baterias de tração

A forma como você escolhe o plugue e a tomada para alimentar o carregador de baterias pode acelerar ou sabotar toda a sua operação. A NEXV, especialista em soluções energéticas inteligentes, mostra que dimensionar corretamente a corrente, amperagem e as dimensões físicas dos conectores não é detalhe técnico mas uma forma inteligente de ter sua frota disponível todos dias e evitar falhas previsíveis quando se trata de carregamento da bateria. Quando o usuário entende por que um conjunto de 16 A não é intercambiável com um de 32 A e porque isso impacta diretamente o tempo de recarga, a segurança e a vida útil das baterias.

Ao longo deste artigo, a NEXV irá te conduzir pelos bastidores técnicos dos plugues e tomadas industriais, destrinchando diferenças de corrente, dimensões, normas e aplicações, sempre conectando esses conceitos à realidade de quem lida diariamente com baterias de tração e precisa de máxima disponibilidade operacional. E assim, a NEXV transforma um tema muitas vezes ignorado em um aliado direto da produtividade, segurança e eficiência energética para a sua operação.

Por que o dimensionamento da tomada importa para baterias

Conectar e alimentar carregadores de baterias, sejam elas tracionárias ou de veículos elétricos, o conjunto plugue + tomada precisa ser compatível com:

• Corrente nominal do carregador (A).
• Tensão do circuito (V).
• Potência da carga (kW).

Um carregador subdimensionado em relação à tomada pode trabalhar no limite, aquecer pinos e contatos, provocar quedas de tensão e reduzir a eficiência de carga da bateria. Já um carregador ligado em uma tomada que não suporta a corrente nominal corre risco de aquecimento excessivo, derretimento do plástico e até princípio de incêndio.

Diferença técnica entre plugues e tomadas industriais

Plugues e tomadas industriais seguem a IEC 60309 (NBR IEC 60309 no Brasil), que padroniza correntes nominais, cores, posições dos pinos e dimensões físicas para garantir segurança e impedir combinações erradas. Isso significa que cada combinação de tensão e corrente tem um “desenho” próprio, pensado para não encaixar com outro nível de corrente ou tensão.

Principais diferenças técnicas em relação às residenciais:

• Corrente: residenciais normalmente 10 A e 20 A; industriais de 16 A até 125 A ou mais, com construção para serviço pesado.
• Norma: residenciais seguem NBR 14136; industriais seguem NBR IEC 60309, com requisitos de intercambiabilidade e robustez mecânica muito mais rígidos.

Comparativo técnico: 16 A x 32 A (exemplo clássico)

A diferença entre um plugue de 16 A e um de 32 A é o coração da não intercambiabilidade: capacidade de corrente e dimensão física.

Corrente nominal e carga da bateria

• Plugue/tomada 16 A: indicado para cargas de menor potência, como pequenos carregadores monofásicos ou trifásicos de baixa corrente.
• Plugue/tomada 32 A: suporta equipamentos de maior potência, incluindo carregadores de baterias de tração ou veículos elétricos que operam em 7,4 kW (220 V, 32 A) ou até 22 kW em trifásico 380 V, 32 A.

Se um carregador de bateria foi projetado para operar com 32 A e for ligado em uma tomada de 16 A, haverá risco de sobrecorrente no conector, aquecimento, degradação dos contatos e queda de eficiência de carga, além de forte comprometimento da segurança.

Dimensões físicas e intercambiabilidade

De acordo com a IEC 60309, plugues e tomadas industriais são dimensionados de forma que o tamanho varia com a corrente, impedindo encaixes indevidos.

• Um plugue de 16 A é fisicamente menor que um plugue de 32 A, e as posições dos pinos seguem arranjos padronizados.​
• Um plugue de 16 A simplesmente não entra em uma tomada de 32 A, nem o inverso, quebrando a possibilidade de intercambialidade entre correntes diferentes.

Isso é proposital: o desenho torna impossível, na prática, alimentar um carregador de alta corrente em uma tomada subdimensionada ou encaixar um plugue em uma tensão inadequada.

Outros parâmetros críticos em plugues e tomadas industriais

Além da corrente e das dimensões, há outros fatores técnicos decisivos para quem alimenta baterias:

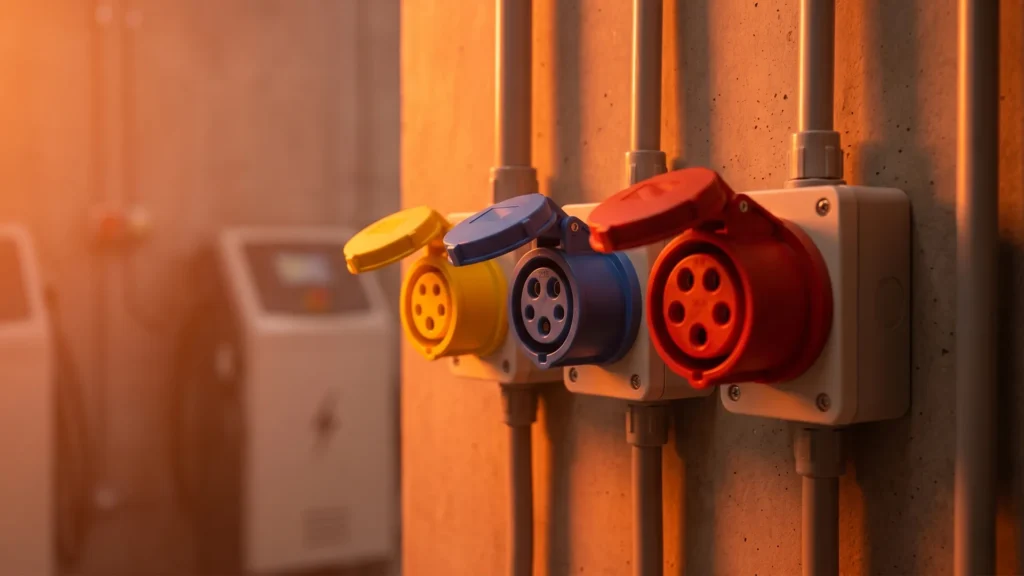

• Tensão e cores:
  • Amarelo: tensões típicas de 110/127 V.

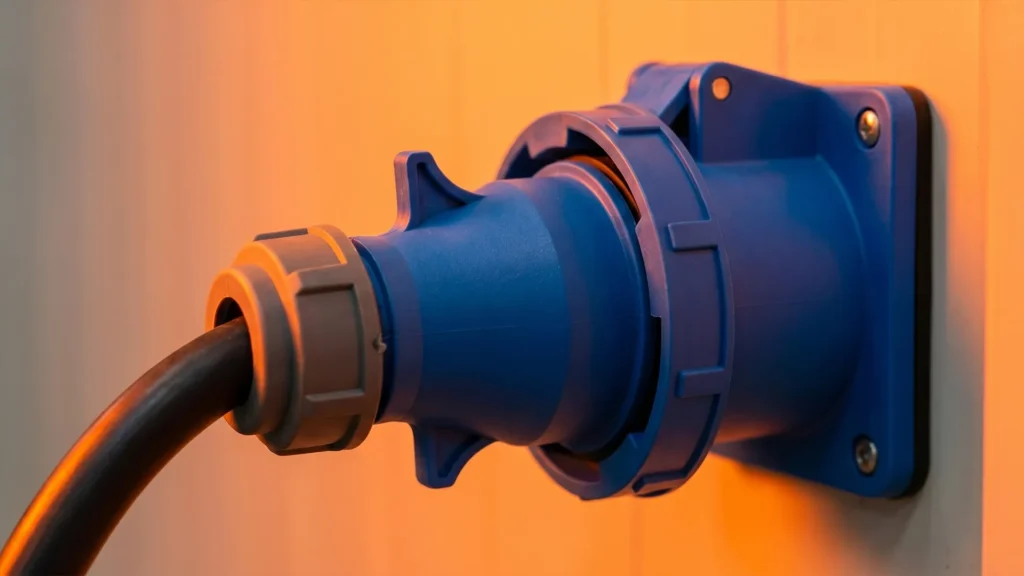

  • Azul: tensões de 200 a 250 V (monofásico ou bifásico).
  • Vermelho: sistemas trifásicos de 380/400/440 V.
    A cor do plugue deve sempre corresponder à cor da tomada, garantindo compatibilidade de tensão.
• Número de polos:
  • 2P+T (monofásico).
  • 3P+T (trifásico sem neutro).
  • 3P+N+T (trifásico com neutro).​
    Carregadores de baterias trifásicos com controle avançado geralmente utilizam 3P+N+T, exigindo configuração correta desde o projeto.

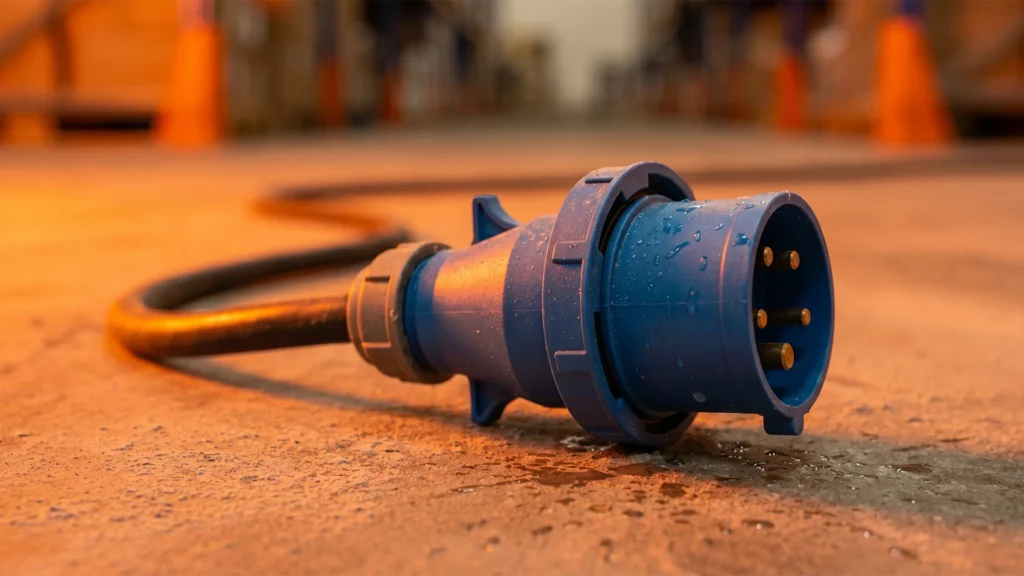

• Grau de proteção (IP):
  • Modelos de 16 A e 32 A costumam ter IP44, proteção contra corpos sólidos e respingos de água.
  • Correntes mais altas (63 A, 125 A) frequentemente vêm com IP maior (até IP67), suportando poeira e imersão temporal, ideal para ambientes agressivos como pátios de logística e áreas externas.

Tabela técnica: diferença entre plugues/tomadas industriais

Dimensionando a tomada certa para o seu carregador de baterias

Para garantir segurança, desempenho e vida útil da bateria, a escolha do plugue e da tomada industriais deve seguir uma sequência lógica:

1. Identificar tensão e corrente do carregador

• Verificar na placa de identificação: tensão (ex.: 220 V, 380 V), corrente nominal (ex.: 16 A, 22 A, 32 A) e potência.
• Em muitos manuais de baterias de tração, o dimensionamento de corrente do carregador fica entre 10% e 13% da capacidade em Ah, o que ajuda a estimar a corrente necessária.

1. Escolher corrente da tomada

• A corrente nominal da tomada nunca deve ser inferior à corrente nominal do carregador.
• Sempre deixar margem de segurança, evitando trabalhar no limite da corrente por longos períodos.

1. Selecionar padrão de plugue industrial

• Cor adequada à tensão (amarelo, azul, vermelho).
• Quantidade de polos compatível (monofásico ou trifásico, com ou sem neutro).
• Corrente nominal compatível (16 A, 32 A, 63 A, 125 A, etc.).

1. Verificar ambiente e grau de proteção

• Ambientes com poeira, vapores, umidade ou lavagem constante pedem IP mais alto, como IP55 ou IP67.
• Isso reduz a oxidação de contatos e falhas intermitentes que podem interromper ciclos de carga de baterias.

1. Garantir compatibilidade entre fabricantes

• Desde que sigam a NBR IEC 60309, plugues e tomadas de fabricantes diferentes são dimensionalmente compatíveis na mesma corrente/tensão.
• Isso facilita a manutenção e reposição, sem comprometer a segurança da conexão.

Concluir que “qualquer tomada serve” para alimentar carregadores de baterias é o atalho mais rápido para aquecimento, quedas de tensão, disparos de proteção e, no limite, perda de performance e vida útil dos seus equipamentos. Ao entender que a principal diferença entre plugues e tomadas industriais está na capacidade de corrente nominal e nas dimensões físicas, justamente o que impede a intercambiabilidade entre dispositivos de 16 A, 32 A, 63 A ou mais, o profissional passa a enxergar o ponto de conexão como parte crítica da estratégia de energia, e não como um acessório.​

A NEXV está aqui para te apoiar nesse movimento: levar decisões elétricas mais inteligentes para dentro da operação, conectar teoria e prática e traduzir normas e especificações em escolhas concretas de infraestrutura para baterias de tração e soluções de mobilidade elétrica.

Envie o artigo para o responsável técnico ou fornecedor de instalações elétricas da sua empresa e deixe para nós nos comentários o que você gostaria de ver nos próximos conteúdos NEXV.
